Photonique
La photonique est le domaine des sciences lié à l’interaction entre la lumière et la matière mais aussi aux technologies permettant de la contrôler précisément (émission, détection, collecte, transmission, amplification, analyse…). Peu connue du grand public, on trouve pourtant des applications à tous les niveaux de la société moderne, depuis notre vie quotidienne jusqu’aux techniques industrielles et scientifiques les plus avancées. Technologie-clé du XXIème siècle.
Contactez nos experts
Lumière sur une technologie d’avenir
Si l’électronique est basée sur le contrôle des électrons, ces infimes particules élémentaires que l’on retrouve dans chacun des atomes de notre corps et du reste de l’Univers, la photonique, de la même manière, va chercher à utiliser les propriétés des photons, ces " particules élémentaires de lumière ", dont l’existence et certaines des propriétés physiques ont été découvertes par Albert Einstein au début du XXème siècle
La discipline étudiant la propagation de la lumière dans différents milieux (air, verre, vide…) est appelée l’optique. Depuis des siècles, elle a permis la création de dispositifs qui ont changé la manière dont l’humanité a perçu le monde qui l’entoure, aussi bien dans le domaine de l’infiniment grand (télescope, lunette astronomique) que dans celui de l’infiniment petit (loupe, microscope) sans oublier l’échelle humaine (lunette ou objectifs d’appareils photo).
La photonique va plus loin encore, en s’intéressant aux mécanismes qui président à la création, la propagation et la détection de la lumière au niveau le plus élémentaire.
De ces recherches fondamentales ont émergé des technologies révolutionnaires que l’on utilise aujourd’hui sans même y penser.
Du prototype à la production, des expertises au service de votre industrie,

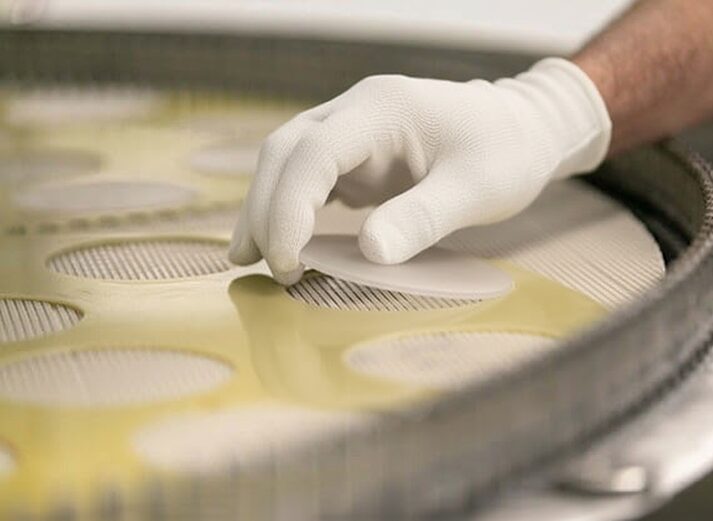

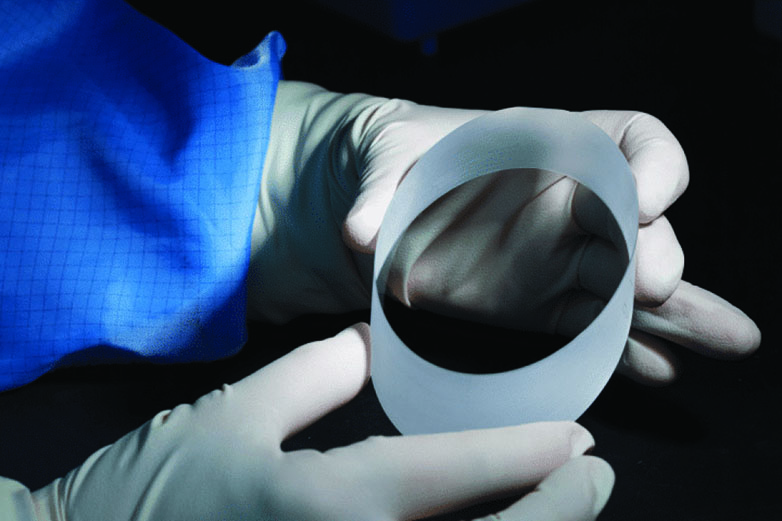

Polissage de précision :
- Précision jusqu’à λ / 20 pour des diamètres inférieurs à 300 mm,
- Tous types de matériaux : silice, saphir, silicium, germanium, céramique, quartz, zerodur…
- Tous types de formes : fenêtres, miroirs, prismes, lentilles, plaques d’ondes, filtres, etc.
- Polissage de dimensions allant jusqu’à 1000 mm.
Technologie de fabrication du verre :
- Renforcement chimique
- Trempe thermique
- Sérigraphie
- Marquage au laser
Couches minces optiques :
1 – Plus de 35 chambres dédiées à la satisfaction des besoins de nos clients.
2 – Technologies : dépôt par faisceau d’électrons, dépôt assisté par ions, pulvérisation, évaporation, dépôt CVD thermique.
3 – Les plages de longueur d’onde proposées vont de 200 nm dans l’UV à 20 µm dans l’infrarouge lointain. En fonction de ces plages de longueur d’onde, différents types de matériaux peuvent être traités (verres, cristaux, chalcogénures, métaux, semi-conducteurs, …) ainsi que différents types de formes (plan, courbes, cylindres, formes complexes, extrémités de fibres optiques,…).
- Revêtements antireflets, métalliques, diélectriques, séparateurs de faisceaux, filtres, polarisation
- Revêtement multispectral
- Interne (prisme) ou externe
- Filtres : à large bande, à bande étroite
- Traitement absorbant noir profond
- Conducteur transparent (ITO)
- Busbar
- Solutions hydrophobes
- Revêtement à seuil d’endommagement laser élevé
- Tenues aux environnements en fonction de la demande client, dans certains cas un compromis est à faire entre la tenue à des environnements sévères et la haute performance optique

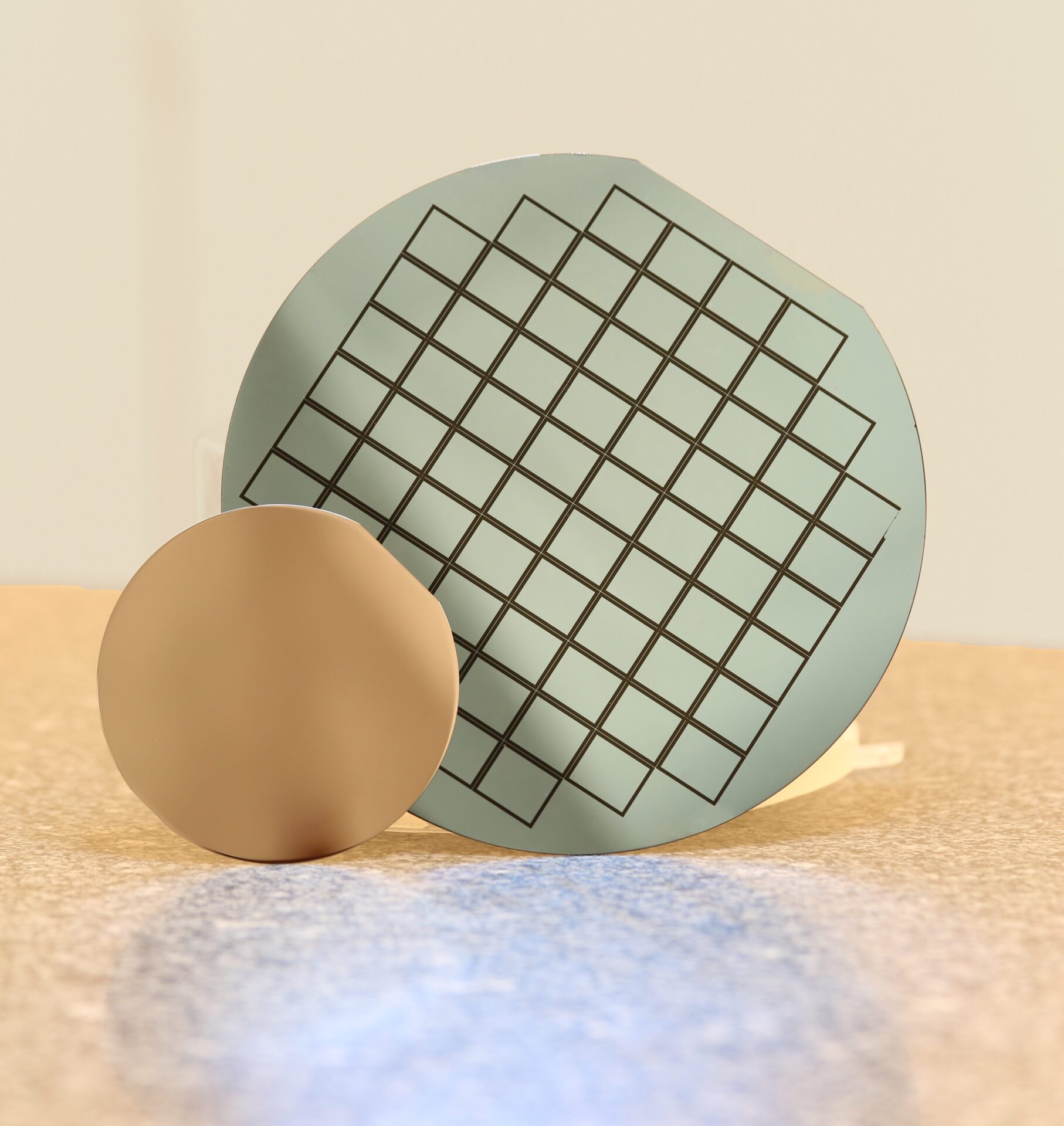

Masquage et lithographie :
Gravure à l’aide de différents types de technologies (photolithographie, lift-off,
gravure humide, laser) :
- Masquage et création de composants optiques complets
- Sur des substrats de 2 " à 8 ".
- Résolution jusqu’à 1μm en largeur et 0,15μm en épaisseur
- Différents types de substrats et de matériaux gravés (Au, Al, Ag, Cr, Cu, Ni…).
Électroformage :
- Dépôt de nickel, épaisseur de 30 à 200μm
- Cercles, fosses, formes fermées jusqu’au micron
- Revêtement pour émission et réflexion
Découpage de précision :
Technologies : laser, découpe à l’emporte-pièce, jet d’eau, slicer, découpe de plaquettes :
- Verre, piles, plaquettes de Si, métaux, plastiques
- Épaisseur jusqu’à 0,05 mm
- Lissage latéral jusqu’à 3μm
- Usinage CNC
De nouveaux usages pour la lumière LED
La photonique intervient dans les nouveaux usages, pour l’interaction avec les objets du quotidien.
Cette interaction va se faire par la présence d’écrans qui peuvent être tactiles ou pas. Elle peut également se faire par des dispositifs opto-électroniques de tracking de l’œil si la fonction de pointage n’est pas faite par la main.
Là encore, HEF est présent et développe des écrans pour une grande gamme d’utilisations : des écrans de jeux vidéo aux dalles tactiles utilisées par les pilotes de l’avion Rafale ou pour des futurs projets de véhicules autonomes connectés.
HEF PHOTONICS, pionnier de l’innovation
Nos filiales HEF PHOTONICS travaillent en collaboration étroite pour créer des synergies et répondre aux défis techniques les plus complexes dans le domaine de la photonique.
En alliant leurs compétences respectives, elles s’assurent de fournir des solutions innovantes, performantes et durables à leurs clients.
Découvrez les sites de production de nos filiales :
